Module sous-station pour réseau de chaleur

Module de sous-station :
la nouvelle solution Heizomat

Les modules de sous-station HEIZOMAT sont une solution clé en main pour raccorder efficacement chaque bâtiment à un réseau de chaleur biomasse. Précâblés, prémontés et intégrant une régulation intelligente, ces modules de sous-station permettent une installation rapide, une performance optimisée et une gestion simplifiée de votre réseau thermique. Ces modules standardisés, testés en usine, vous assurent un réseau parfaitement au point et fonctionnel. Fini les régulations sur mesure qui ne donnent pas satisfaction.

Demander un devis

✓ Disponible en stock
✓ Livraison France entière
✓ Support technique inclus

Puissance : 15 – 80 kW
Isolation : polyuréthane

Alimentation : 230V – 50 Hz
Régulation : TP20 NW

Modules de sous-station : une solution pensée pour l’efficacité réelle

Contrairement aux solutions génériques, chaque module de sous-station HEIZOMAT est conçu en intégration totale avec les chaudières biomasse de la marque. Voici ce qui fait la différence.

🏗️

Montage mural prémontés et précâblés

Platine de régulation intégrée, câblage et tuyauterie prêts à l’emploi. Installation jusqu’à 4× plus rapide que les solutions assemblées sur site.

🌡️

Pilotage intelligent de la V2V primaire

La régulation TP20 NW optimise en continu le ΔT du réseau. Le pilotage du débit primaire via une vanne 2 voies permet de réduire les pertes réseau.

🛡️

Isolation polyuréthane haute performance

Coquille en mousse PU conforme aux dispositions du GEG (loi sur l’énergie des bâtiments). Pertes thermiques minimisées sur toute la longueur du module, démontable pour accès à la maintenance de tous les équipements hydrauliques.

🔗

Compatibilité solaire thermique

Gestion native des circuits secondaires solaires depuis la régulation. Un seul contrôleur pour les circuits de chauffage jusqu’à 3 circuits, l’ECS et le solaire thermique.

📡

Accès et paramétrage à distance

Interface web intégrée accessible depuis PC, tablette ou smartphone. Paramétrage à distance via passerelle internet (HMI en option). Enregistrement des données en temps réel.

♻️

Séparation hydraulique garantie

L’échangeur à plaques inox brasé isole totalement le circuit secondaire (bâtiment) du circuit primaire. Qualité d’eau préservée, pression indépendante, maintenance simplifiée. Le pincement de l’échangeur peut être variable. Nous consulter.

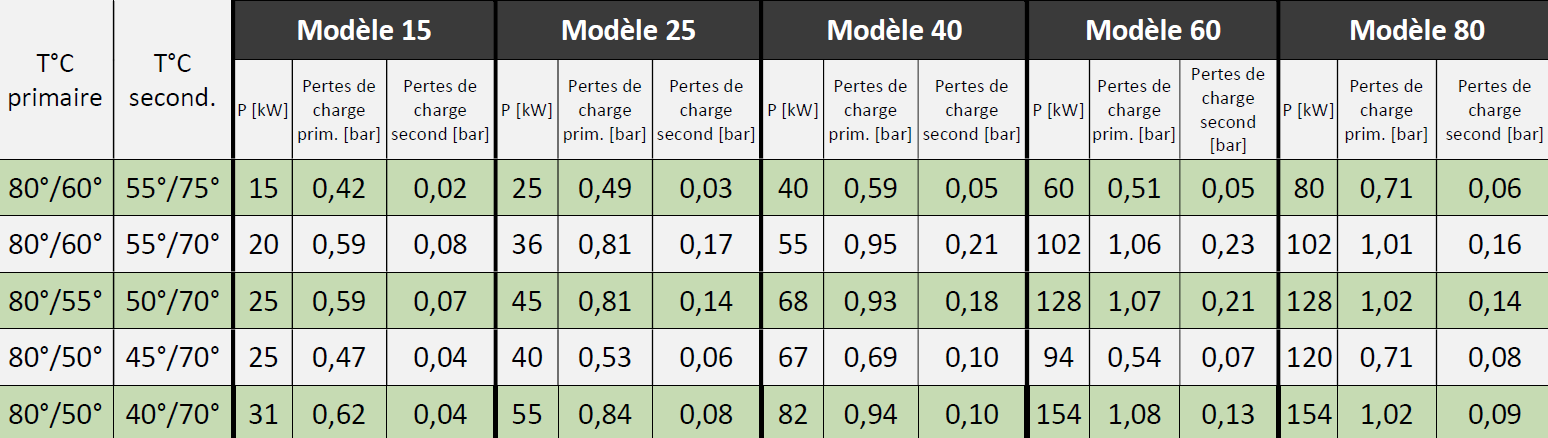

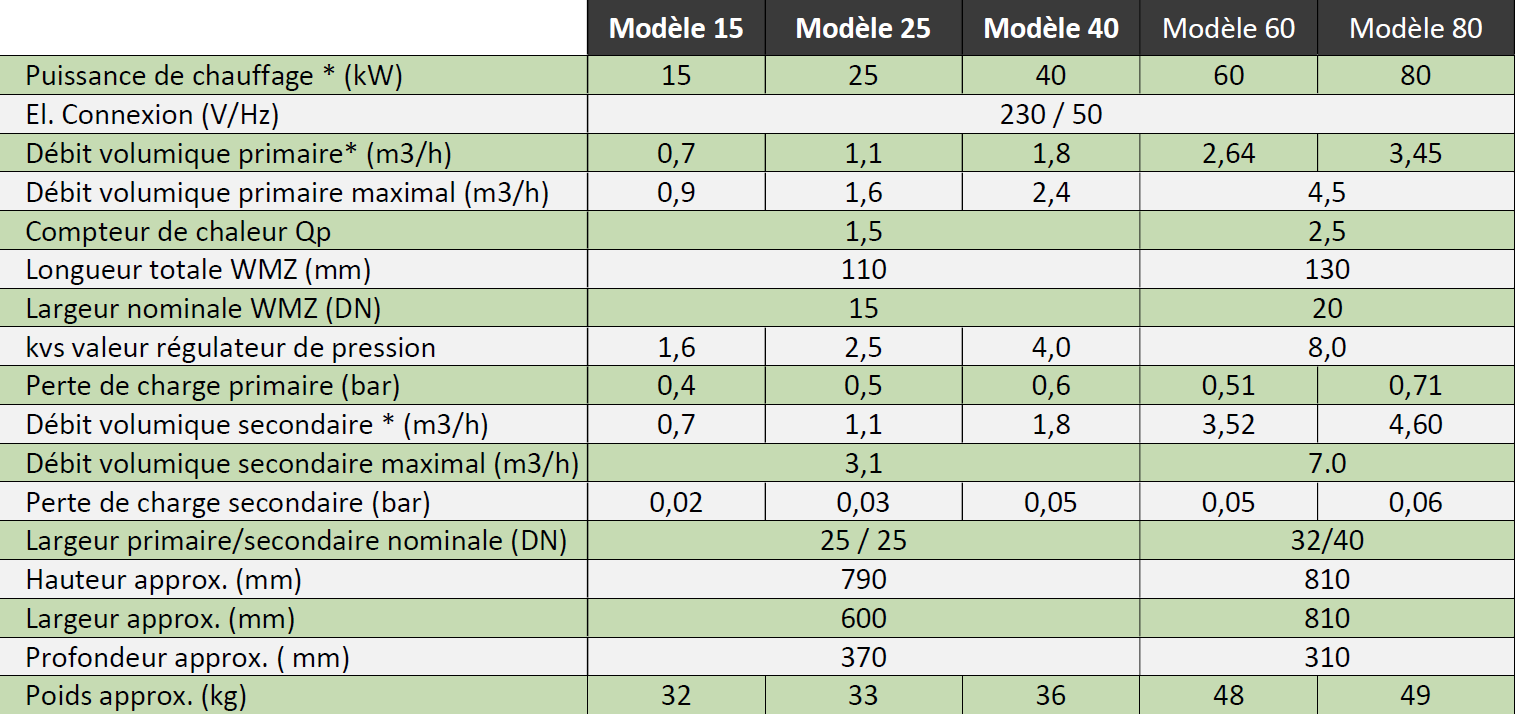

Données techniques des modules de sous-station

Équipements inclus et spécifications

Chaque module de sous-station HEIZOMAT est livré complet avec tous les équipements nécessaires côté réseau primaire et côté bâtiment.

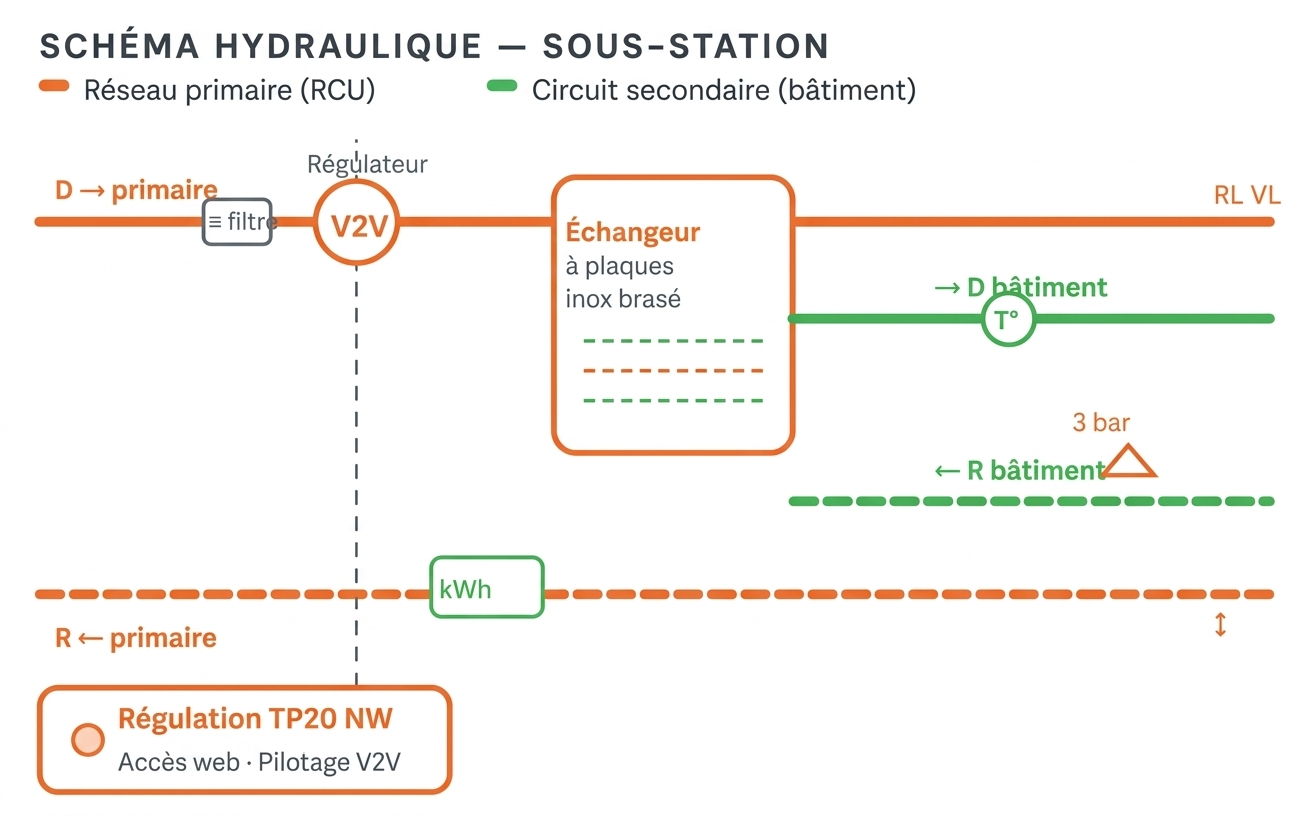

Côté réseau primaire (RCU)

↕ Connexions haut et bas
Joints plats supérieur et inférieur. Raccordement flexible selon configuration du local technique.

≡ Filtre à tamis avec vanne à bille
Protection de l’échangeur contre les impuretés du réseau. Nettoyage sans vidange du circuit primaire.

⚙️ Régulateur de débit V2V avec actionneur électrique
Vanne 2 voies à actionneur électrique. Pilotage par la régulation TP20 NW pour optimisation du ΔT primaire.

📊 Module de connexion pour compteur de chaleur
Compatible compteurs Qp 1,5 (modèles 15–40 kW) et Qp 2,5 (modèles 60–80 kW). Longueur WMZ 110 ou 130 mm.

🌡️ 2 thermomètres
Lecture directe des températures aller et retour primaires sur le module

Côté bâtiment et régulation

⬡ Échangeur à plaques inox brasé
Acier inoxydable brasé haute performance. Séparation hydraulique totale entre réseau primaire et circuit bâtiment.

🌡️ Sonde de température de départ
Mesure en continu de la température de départ secondaire. Données transmises à la régulation TP20 NW.

⚠️ Soupape de sécurité 3 bar
Protection du circuit secondaire contre les surpressions. Conformité réglementaire assurée.

🔌Platine de régulation TP20 NW prémontée
Régulation HEIZOMAT intégrée avec interface web. Gestion jusqu’à 3 circuits de chauffage + ECS + solaire thermique.

Régulation intégrée des modules de sous-station HEIZOMAT

HEIZOMAT TP20 NW : intelligence embarquée

Le régulateur TP20 NW est le cerveau du module. Il gère en temps réel tous les paramètres du réseau de chaleur et des circuits secondaires via une interface web accessible depuis n’importe quel appareil connecté.

Interface web embarquée
Accès depuis PC, tablette ou smartphone via navigateur (Opera ou Chrome recommandés). Aucun logiciel à installer. Il n’y a pas de limite d’unités gérables via l’interface web. Modules autonomes, pas d’obligation de raccordement à la chaudière.

Gestion de 3 circuits de chauffage

Courbe de chauffe paramétrable (pente 0,3–2,1), correction jour/nuit, fermeture estivale, programme horaire hebdomadaire.

Enregistrement des données

Historique en temps réel + enregistrements quotidiens CSV téléchargeables. Graphiques de température et position vanne.

Système d’alarme intégré

Détection automatique des court-circuits et déconnexions de sondes. Affichage horodaté de chaque alarme sur l’interface web.

Connexion ModbusTCP chaudière

Pilotage possible de la chaudière HEIZOMAT depuis la régulation sous-station pour optimiser les plages de fonctionnement.

Préparation ECS + désinfection thermique
Programme hebdomadaire de désinfection anti-légionelle à 70°C. Gestion ballon tampon et solaire thermique depuis un seul régulateur.

Gamme de produit

Plusieurs modèles possible pour tous vos projets
